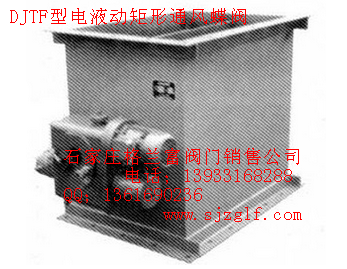

| 产品说明： DJTF型电液动矩形通风蝶阀
概述
该阀为矩形框式结构，采用本公司产品电液转角器 ( 电液头 ) 驱动控制矩形蝶叶片的开度达到调节介质流量的目的，本阀可进行现场控制，也可进行远距离集中控制，还可将信号输入计算机进行程序控制，电液转欠器根据需要设有手---电切换装置，必要时可以手动操作,详见本公司电液转角器（电液头）样本说明书。主要结构尺寸
|
DN
|
L
|
A×B
|
A1×B1
|
H
|
A1
|
N1×A2
|
B2
|
N1×A2
|
b
|
N-φ
|
电液转角器型号
|
|
400×300
|
100
|
476×376
|
438×438
|
626
|
109
|
2×110
|
114
|
1×110
|
5
|
14-13.5
|
ZDY(B)15
|
|
400×400
|
120
|
486×486
|
448×448
|
646
|
95
|
3×86
|
95
|
3×86
|
6
|
20-13.5
|
ZDY(B)15
|
|
500×300
|
100
|
576×376
|
538×338
|
806
|
115
|
3×106
|
114
|
1×110
|
5
|
16-13.5
|
ZDY(B)45
|
|
500×500
|
120
|
586×586
|
548×548
|
816
|
115
|
3×106
|
115
|
3×106
|
6
|
20-13.5
|
ZDY(B)45
|
|
630×630
|
120
|
716×716
|
678×678
|
988
|
99
|
5×96
|
99
|
5×96
|
6
|
28-13.5
|
ZDY(B)85
|
|
700×700
|
120
|
786×786
|
748×748
|
1054
|
114
|
5×104
|
114
|
5×104
|
6
|
28-13.5
|
ZDY(B)85
|
|
800×800
|
155
|
906×906
|
856×856
|
1054
|
99
|
7×94
|
99
|
7×94
|
7
|
36-13.5
|
ZDY(B)85
|
|
1000×1000
|
155
|
1106×1006
|
1056×956
|
1286
|
112
|
8×104
|
112
|
8×104
|
7
|
40-13.5
|
ZDY(B)150
|
|
1400×1400
|
155
|
1506×1106
|
1456×1456
|
1786
|
104
|
12×104
|
104
|
12×104
|
7
|
56-13.5
|
ZDY(B)150
|
|
