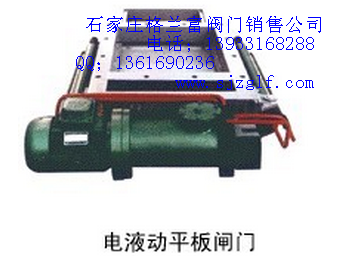

| 产品名称：DPZ型电液动平板闸门 |
| 产品型号：DPZD |
| 产品说明： DPZ型电液动平板闸门 用途
该闸阀广泛适用于建材、冶金、矿山等行业粉尘物料流量控制的管道上，是控制粉尘物料流量的理想设备。特点
该闸阀结构简单，重量轻，操作灵活，装拆方便，采用优质碳素钢制造，其强度高，性能好，使用寿命长；丝杆及螺母采用了软防护罩结构，不受外界粉尘影响。工作原理
该闸门主要由框架、丝杆螺母、手轮、闸板组成，手轮(链轮)转动，丝杆带着丝杆螺母和闸板作水平方向的往复运动，达到阀门的启闭目的。产品型号编制规则
主要性能参数
|
公称压力（MPa）
|
|
|
适用温度（℃）
|
≤150
|
|
适用介质
|
粉尘物料
|
|
类别
|
A×A
|
B×B
|
C×C
|
L
|
H
|
n-d
|
|
单向
|
200×200
|
256×256
|
306×306
|
820
|
120
|
8-φ14
|
|
250×250
|
306×306
|
346×346
|
930
|
120
|
8-φ14
|
|
300×300
|
336×336
|
396×396
|
1050
|
120
|
8-φ14
|
|
400×400
|
456×456
|
496×496
|
1400
|
140
|
12-φ14
|
|
450×450
|
510×510
|
556×556
|
1450
|
140
|
12-φ14
|
|
500×500
|
560×560
|
606×606
|
1610
|
140
|
16-φ18
|
|
双向
|
600×600
|
660×660
|
706×706
|
1830
|
160
|
16-φ18
|
|
700×700
|
770×770
|
820×820
|
2130
|
160
|
20-φ18
|
|
800×800
|
870×870
|
920×920
|
244
|
180
|
20-φ18
|
|
900×900
|
974×974
|
1030×1030
|
2660
|
180
|
24-φ23
|
|
|
1000×1000
|
1074×1074
|
1130×1130
|
2870
|
180
|
24-φ23
|
|
说明
|
SLVd-单向
|
Ⅰ-手轮
|
距地面小于1.7米用手轮，大于1.7米用链轮链条节数M=0.105×-113X（X是丝杆中心离地面离度）
|
|
SLVs-双向
|
Ⅱ-链轮
|
注：本阀可按用户要求设计制造
|
DPZD型电液动单缸驱动平板闸门 用途 该闸门是我公司改进产品，工艺先进，质量可靠。它广泛地用于冶金、矿山、建材等行业，是控制粉尘物料流量的理想设备。特点 本闸门操作方便，结构简单。性能好，使用寿命长。工作原理 该闸门主要由框架、闸板、电液装置等零件组成。工作时，活塞杆受液压力作用带动闸板作水平方向的往复运动，达到阀门的启闭目的。
|
|
主要性能参数
|
公称压力（MPa）
|
≤0.6
|
|
适用介质
|
粉尘物料
|
|
适用温度（℃）
|
≤150
|
|
阀门启闭时间（S）
|
17.3
|
电液动单缸驱动平板闸门技术参数
|
型号
|
A×A
|
B×B
|
C×C
|
L
|
H
|
n-d
|
电液推杆型号
|
功率（kw）
|
|
DPZ-D20
|
200×200
|
256×256
|
306×306
|
920
|
120
|
8-φ14
|
DYT1000-200
|
1.5
|
|
DPZ-D25
|
250×250
|
306×306
|
346×346
|
1050
|
120
|
8-φ14
|
DYT1000-250
|
1.5
|
|
DPZ-D30
|
300×300
|
336×336
|
396×396
|
1260
|
120
|
8-φ14
|
DYT1000-300
|
1.5
|
|
DPZ-D40
|
400×400
|
456×456
|
496×496
|
1256
|
140
|
12-φ14
|
DYT1750-400
|
2.2
|
|
DPZ-D45
|
450×450
|
510×510
|
556×556
|
1670
|
140
|
12-φ14
|
DYT1750-450
|
2.2
|
|
DPZ-D50
|
500×500
|
560×560
|
606×606
|
1890
|
140
|
16-φ18
|
DYT1750-500
|
2.2
|
|
DPZ-D60
|
600×600
|
660×660
|
706×706
|
2220
|
160
|
16-φ18
|
DYT2500-600
|
3
|
|
DPZ-D70
|
700×700
|
770×770
|
820×820
|
2520
|
160
|
20-φ18
|
DYT2500-700
|
3
|
|
DPZ-D80
|
800×800
|
870×870
|
920×920
|
2750
|
180
|
20-φ18
|
DYT3000-800
|
4
|
|
DPZ-D90
|
900×900
|
974×974
|
1030×1030
|
2950
|
180
|
24-φ23
|
DYT3000-900
|
4
|
|
DPZ-D100
|
1000×1000
|
1074×1074
|
1130×1130
|
3110
|
180
|
24-φ23
|
DYT3000-1000
|
4
|
注：本阀可按用户要求设计制造
电液动双缸驱动平板闸门技术参数
|
型号
|
主要尺寸（mm）
|
电液推杆型号
|
|
A
|
B
|
N×a
|
C
|
H
|
L
|
t
|
n-φ
|
|
DPZ-S40
|
400
|
750
|
3×160
|
450
|
200
|
1150
|
8
|
24-22
|
DYT1000-400
|
|
DPZ-S50
|
500
|
850
|
3×195
|
550
|
200
|
1250
|
8
|
24-22
|
DYT1000-500
|
|
DPZ-S60
|
600
|
950
|
4×170
|
650
|
200
|
1350
|
8
|
32-22
|
DYT1000-600
|
|
DPZ-S70
|
700
|
1060
|
4×198
|
780
|
250
|
1550
|
10
|
32-22
|
DYT1750-700
|
|
DPZ-S80
|
800
|
1160
|
5×178
|
880
|
250
|
1650
|
10
|
40-22
|
DYT1750-800
|
|
DPZ-S90
|
900
|
1260
|
5×198
|
980
|
250
|
1750
|
10
|
40-22
|
DYT1750-900
|
|
DPZ-S100
|
1000
|
1430
|
5×220
|
1100
|
300
|
1950
|
12
|
40-26
|
DYT1750-1000
|
|
DPZ-S120
|
1200
|
1630
|
5×260
|
1300
|
300
|
2150
|
12
|
40-26
|
DYT2500-1200
|
订货须知： 1.用户在订货时，必质按样本中的选型形式选型，所有类型平板闸门都为一般型，如果是特殊要求（如散状特料颗粒大于20mm时，此时需要增大闸板强度）请另说明。 2.平板闸门配套的电液推杆，在正常情况下，不配套电气控制部分，如果需要请订货时注明。（推杆电气控制图见电液推杆部分）。 3.关于安装、使用、维修的注意事项，请另见《平板闸门安装、使用、维修》说明书（随货同行）。 |
|
