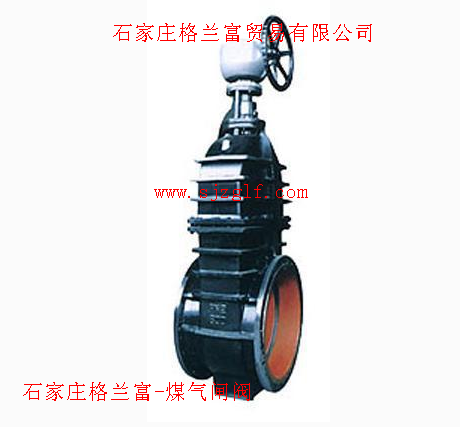

产品名称：铸铁低压闸阀系列
产品型号：Z41T-10 Z44T-10
产品说明：

产品名称： Z41T-10 Z44T-10

产品说明：
   一、性能规范闸阀是最常用的截断阀之一，主要用来接通或截断管路中的介质；闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道上。暗杆闸阀的传动螺纹位于阀体内部，在启闭过程中，阀杆只做旋转动动，闸板在阀体内升降。因此，阀门的高度尺寸小。
明杆闸阀的阀杆带动闸板一起升降，阀杆上的传动螺纹在阀体外部，因此，可根据阀杆的运动方向和位置直观地判断闸板启闭和位置，而且传动螺纹便于润滑和不受流体腐蚀，但它要求有较大的安装空间。
楔式闸阀单闸板结构简单，尺寸小，使用比较可靠，它用于常温和中温的各种介质和压力的环

型号


公称压力（MPa）
试验压力（MPa）
工作温度（℃）
适用介质
强度（水）
密封（水）
Z44T-10
1.0
1.5
1.1
≤120
蒸汽、水
Z44W-10
≤100
油品、煤气



 二、主要零件材料

零件名称


材       料
Z44T-10、Z41T-10
Z44W-10、Z41W-10
阀体、阀盖、阀轮
灰铸铁
灰铸铁
阀板
灰铸铁+黄铜
灰铸铁
阀杆
碳钢
碳钢
丁楔
铸钢
铸钢
阀杆螺母
碳钢/球墨
碳钢/球墨



三、外形尺寸和连接尺寸

型号


公称通径DN（mm）
尺寸
L
D
D1
D2
b-f
Z-Φd
H
Do
Z41T
Z41W
Z44T
Z44W
40
165
145
110
85
18-3
4-18
257
160
50
180
160
125
100
20-3
4-18
289
180
65
195
180
145
120
20-3
4-18
334
180
80
210
195
160
135
22-3
4-18
377
200
100
230
215
180
155
22-3
8-18
433
200
125
255
245
210
185
24-3
8-18
527
240
150
280
280
240
210
24-3
8-23
596
240
200
330
335
295
265
26-3
8-23
772
320
250
380
390
350
320
28-3
12-23
904
320
300
420
440
400
368
28-4
12-23
1045
400
350
450
500
460
428
30-4
16-23
1177
400
400
480
565
515
482
32-4
16-25
1345
500
450
510
615
565
532
32-4
20-25
1497
600
500
540
670
620
585
34-4
20-25
1648
720
600
600
780
725
685
36-5
20-30
1750
720
