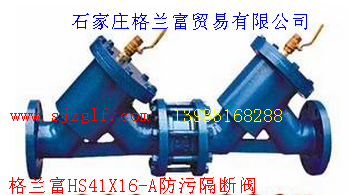

| 产品名称：防污隔断阀 |
| 产品型号：HS41X16-A |
| 产品说明：
|
HS41X—16A防污隔断阀用于防止生活饮用水管道发生回流污染的安全装置，是我公司引进国外先进技术自行研制开发的、安全可靠、防止饮用水回流污染的新颖阀门，以确保生活饮用水的卫生和安全。
|
|
结构特点
|
|
HS41X—16A安全型防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与第一级止回阀进口端连接。第一、二级止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。HS41X-16普通型防污隔断阀为两个止回阀串联而成。
|
|
主要外形尺寸
|
|
|
型号
|
DN
|
16-AL
|
16-L
|
D
|
Φ
|
n-d
|
h2
|
|
HS41X-16A
HS41X-16
|
50
|
455
|
165
|
165
|
125
|
4-Φ18
|
190
|
|
65
|
480
|
185
|
185
|
145
|
4-Φ18
|
200
|
|
80
|
570
|
200
|
200
|
160
|
8-Φ18
|
225
|
|
100
|
710
|
220
|
220
|
180
|
8-Φ18
|
248
|
|
125
|
800
|
250
|
250
|
210
|
8-Φ18
|
276
|
|
150
|
910
|
285
|
285
|
240
|
8-Φ23
|
308
|
|
200
|
1090
|
340
|
340
|
295
|
12-Φ23
|
356
|
|
250
|
1315
|
405
|
405
|
355
|
12-Φ25
|
410
|
|
300
|
1475
|
460
|
460
|
410
|
12-Φ25
|
485
|
|
350
|
1690
|
520
|
520
|
470
|
16-Φ25
|
528
|
|
400
|
1860
|
580
|
580
|
525
|
16-Φ30
|
595
|
|
500
|
2120
|
715
|
715
|
650
|
20-Φ34
|
665
|
|
|
