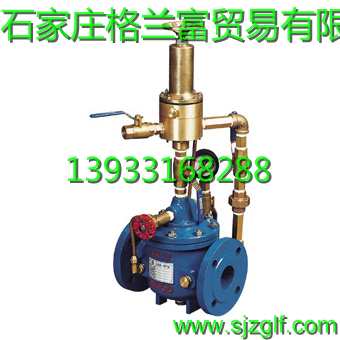

| 产品名称：500X型泄压阀 |
| 产品型号：500X |
| 产品说明：
|
|
| 公称通DN(mm) |
尺寸（mm）
|
| L |
D |
D1 |
A1 |
A |
H1 |
H |
| 25 |
205 |
115 |
85 |
130 |
330 |
460 |
555 |
| 32 |
210 |
135 |
100 |
130 |
330 |
460 |
555 |
| 40 |
210 |
145 |
110 |
135 |
345 |
518 |
590 |
| 50 |
240 |
165 |
125 |
140 |
346 |
518 |
590 |
| 65 |
275 |
185 |
145 |
145 |
355 |
525 |
610 |
| 80 |
290 |
200 |
160 |
150 |
360 |
535 |
630 |
| 100 |
370 |
220 |
180 |
155 |
400 |
650 |
750 |
| 125 |
400 |
250 |
210 |
165 |
420 |
680 |
810 |
| 150 |
455 |
285 |
240 |
180 |
450 |
710 |
850 |
| 200 |
550 |
340 |
295 |
210 |
480 |
780 |
999 |
| 250 |
745 |
405 |
355 |
225 |
530 |
830 |
1200 |
| 300 |
800 |
460 |
410 |
250 |
580 |
880 |
1300 |
| 350 |
830 |
520 |
470 |
280 |
620 |
950 |
1350 |
| 400 |
860 |
580 |
525 |
285 |
668 |
990 |
1430 |
| 450 |
860 |
640 |
585 |
290 |
700 |
1050 |
1450 |
| 500 |
950 |
705 |
650 |
330 |
740 |
1090 |
1588 |
| 600 |
1100 |
840 |
770 |
350 |
760 |
1111 |
1999 |
|
|
|
| 二、主要外形尺寸(法兰连接尺寸:PN10、PN16按GB4216，PN25按GB9113.4) |
|
