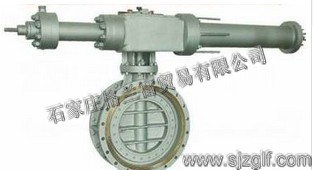

| 产品名称：法兰快关蝶阀 |
| 产品型号：KD7T42/3P |
产品说明： KD7T42/3P法兰快关蝶阀控制部分采用了全液控形式，以蓄能器取化了重锤部分，减小了能量损耗，传动机构得到简化，占具空间笑，与一般型蝶阀相近。安装方便，即课左、右卧式安装，也可以立式安装。
该阀装在泵后，可代替闸阀(蝶阀)和止回阀两台阀门。且流阻系数小，大口径蝶阀流阻系数只比闸阀略高。因此，该类阀门为节能产品。
HD7Q41X型阀关闭时，可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度，从而达到消除或减小水锤，保护系统作用。
如所有行程开关都采用电感式接近开关，移除液压站，防护等级可达IP67。
本蝶阀适用于介质为水的泵出口管路上，作为闭路并和止回阀，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统。
KD7T42/3P法兰快关蝶阀主要技术参数及标准
KD7T42/3P法兰快关蝶阀主要外形及连接尺寸
DN
|
P
|
L
|
L1
|
L2
|
H1
|
H2
|
法兰连接尺寸
|
备
注
|
400
|
0.6
|
216
|
966
|
1449
|
320
|
780
|
GB/T17241
DB/T9113
|
|
1.0
|
216
|
966
|
1449
|
330
|
785
|
|
1.6
|
216
|
966
|
1449
|
345
|
800
|
|
450
|
0.6
|
222
|
966
|
1449
|
370
|
805
|
|
1.0
|
222
|
966
|
1449
|
380
|
810
|
|
1.6
|
222
|
966
|
1449
|
395
|
835
|
|
500
|
0.6
|
229
|
966
|
1449
|
400
|
898
|
|
1.0
|
229
|
966
|
1449
|
410
|
898
|
|
1.6
|
229
|
966
|
1449
|
425
|
898
|
|
6000
|
0.6
|
267
|
966
|
1449
|
440
|
898
|
|
1.0
|
267
|
966
|
1449
|
460
|
920
|
|
1.6
|
267
|
1150
|
1820
|
470
|
1020
|
|
700
|
0.6
|
292
|
966
|
1449
|
436
|
950
|
|
1.0
|
292
|
1150
|
1820
|
550
|
1075
|
|
1.6
|
292
|
1150
|
1820
|
570
|
1100
|
|
800
|
0.6
|
318
|
1150
|
1820
|
625
|
1142
|
|
1.0
|
318
|
1150
|
1820
|
640
|
1158
|
|
1.6
|
318
|
1150
|
1820
|
660
|
1183
|
|
900
|
0.6
|
330
|
1150
|
1820
|
700
|
1190
|
|
1.0
|
330
|
1150
|
1820
|
710
|
1210
|
|
1.6
|
330
|
1150
|
1820
|
725
|
1239
|
|
1000
|
0.6
|
410
|
1150
|
1820
|
760
|
1250
|
|
1.0
|
410
|
1150
|
1820
|
770
|
1275
|
|
1.6
|
410
|
1360
|
2180
|
790
|
1306
|
|
1200
|
0.6
|
470
|
1150
|
1820
|
875
|
1360
|
|
1.0
|
470
|
1360
|
2180
|
890
|
1385
|
|
1.6
|
470
|
1360
|
2180
|
915
|
1418
|
|
1400
|
0.6
|
530
|
1360
|
2180
|
1000
|
1478
|
|
1.0
|
530
|
1360
|
2180
|
1020
|
1510
|
|
1.6
|
530
|
1360
|
2180
|
1045
|
1546
|
|
1600
|
0.6
|
600
|
1360
|
2180
|
1120
|
1599
|
|
1.0
|
600
|
1360
|
2180
|
1140
|
1639
|
|
1.6
|
600
|
1610
|
2520
|
1170
|
1738
|
|
|
|
