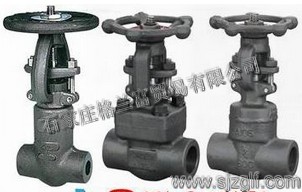

| 产品说明： Z11H自密封锻钢闸阀结构特点：
闸阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.
Z11H自密封锻钢闸阀采用以下结构
全径或缩径
明杆支架式（OS&Y）
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
Z11H自密封锻钢闸阀连接尺寸：
NPS 57776577 1/2" 3/4" 1" 11/4" 11/2" 2"
L 900Lb-150Lb 140 140 140 178 178 216
2500Lb 186 186 186 232 232 279
H开 321 321 321 380 414 502
W 160 160 180 200 250 280
重量 900LB-1500LB 11.5 10.8 10.5 19.6 21.0 55.4
2500LB 12.3 11.6 10.8 26.0 28.4 60.0
Z11H自密封锻钢闸阀产品材料：
序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304L F316L
1 阀体 A105 A182F22 A182F304L A182F316L
2 阀座 A276420 A276304 A276304L A276316L
3 闸板 A182F430&410 A182F304 A182F304L A182F316L
4 阀杆 A182F6 A182F304 A182F304L A182F316L
5 密封螺母 A105 A182F304 A182F304L F316L
6 密封环 A216 304L A276316L
7 阀盖 A105 A182F22 A182F304L A182F316L
8 活节螺栓 A193B7 A193B16 A193B8M
9 销钉 A276F420 A182F304L
10 填料 柔性石墨 PTFE
11 提升螺栓 A1942H A1944 A1948 A1948M
12 填料压套 A276F420 A182F304
13 填料压板 A216WCB A182F304
14 螺母 A1942H A1944 A1948 A1948M
15 阀杆螺母 A276-410
16 固定螺母 A1942H A1944 A1948 A1948M
17 手轮 A197
18 锁紧螺母 A1942H A1944 A1948 A1948M
19 油嘴 铜
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃
备注：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢;
|
