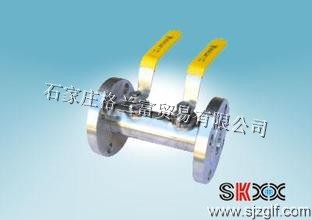

■ SQ41F双联不锈钢球阀
■ 产品型号：SQ41F-16/25/40 C/P/R
■ 产品类别：双联球阀,不锈钢球阀,球阀
■ 公称压力：1.6-4.0MPa
■ 零件材料：不锈钢、聚四氟乙烯(PTEE)
■ 适用温度范围：-20～350℃
■ 适用介质：水、油、气体及某些腐蚀性液体（W.O.G）
■ 应用范围：城建、化工、冶金、石油、制药、食品、饮料、环保等行业
工作原理
本厂生产的双联球阀是由两个普通球阀所组成，这两个球阀连为一体，且共用一个进口端。本双联球阀可以满足同一处需要两个出口端的要求，且每个出口端能独立控制，具有结构简单、操作方便的特点，可广泛应用于管道特别是煤气管道上。
在管道需要切断时，只需要转动其中一个球体对管道进行切断，另一个球体只有在该球体的阀座密封组件失效后才动作。也可交替动作两个球体使本产品的使用寿命更长，对管线使用达到双保险、双切断作用。两个高压球阀一体成型，不需要在安装时临时调试两个球阀的流量中心线，也减少了两个高压球阀直接串联安装中的一个连接点和一个泄漏点，安全可靠。
产品特点
★双切断，安全可靠。 ★结构简单、操作方便。 ★四重密封，密封可靠。 ★应用领域广泛。
性能规范
SQ41F 双联不锈钢球阀 性能规范表
| 型 号 |
公称压力PN(MPa) |
试验压力ps(MPa) |
工作温度(℃) |
适用介质 |
| 壳 体 |
密封(液) |
密封(气) |
| SQ41F-16C |
1.6 |
2.4 |
1.76 |
0.6 |
聚四氟乙烯-20-150
增强聚四氟乙烯-20-180
金属镶嵌封位聚苯-20-250 |
水、油品等 |
| SQ41F-25C |
2.5 |
3.75 |
2.75 |
| SQ41F-40C |
4.0 |
6.0 |
4.4 |
| SQ41F-16P |
1.6 |
2.4 |
1.76 |
硝酸类 |
| SQ41F-25P |
2.5 |
3.75 |
2.75 |
| SQ41F-40P |
4.0 |
6.0 |
4.4 |
| SQ41F-16R |
1.6 |
2.4 |
1.76 |
醋酸类 |
| SQ41F-25R |
2.5 |
3.75 |
2.75 |
| SQ41F-40R |
4.0 |
6.0 |
4.4 |
零件材质
SQ41F 双联不锈钢球阀 零件材质表
| 型号 |
阀体 |
球体、阀杆 |
密封圈 |
填料 |
SQ41F-16C
SQ41F-25C
SQ41F-40C |
WCB、ZG2Cr13 |
2Cr13 |
聚四氟乙烯
增强聚四氟乙烯
对位聚苯 |
聚四氟乙烯
柔性石墨 |
SQ41F-16P
SQ41F-25P
SQ41F-40P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
SQ41F-16R
SQ41F-25R
SQ41F-40R |
ZG0Cr18Ni12Mo2Ti |
0Cr18Ni12Mo2T |
外形尺寸
SQ41F 双联不锈钢球阀 外形尺寸表
| 型号 |
公称通径 |
尺寸 |
| L |
D |
D 1 |
D 2 |
z-φd |
B-f |
H |
| SQ41F-16C |
20 |
150 |
105 |
75 |
55 |
4-14 |
16-2 |
110 |
| 25 |
160 |
115 |
85 |
65 |
4-14 |
16-2 |
120 |
| 32 |
180 |
135 |
100 |
78 |
4-18 |
16-2 |
145 |
| 40 |
200 |
145 |
110 |
85 |
4-18 |
16-3 |
155 |
| 50 |
230 |
160 |
125 |
100 |
4-18 |
20-3 |
175 |
| 65 |
290 |
180 |
145 |
120 |
4-18 |
20-3 |
195 |
| 80 |
310 |
195 |
160 |
135 |
8-18 |
22-3 |
225 |
| 100 |
350 |
215 |
180 |
155 |
8-18 |
24-3 |
250 |
| 125 |
400 |
245 |
210 |
185 |
8-18 |
26-3 |
270 |
| 150 |
480 |
280 |
240 |
210 |
8-23 |
28-3 |
290 |
订购说明
⑴ 本页SQ41F双联不锈钢球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为石家庄格兰富球阀SQ41F双联不锈钢球阀说明书的一部分，供选型参考之用
