产品说明：技术参数

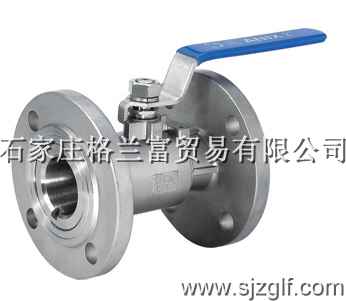

■ Q41F一体式防泄漏球阀
■ 产品类别：一体式球阀,防泄漏球阀,不锈钢球阀,球阀
■ 公称压力：PN2.4，3.8，6.4MPa
■ 强度试验压力：PT2.4，3.8，6.0，9.6MPa
■ 低压气密封试验压力：0.6MPa
■ 零件材料：不锈钢、聚四氟乙烯(PTEE)
■ 适用介质：水、油、气体及某些腐蚀性液体
■ 适用温度：【Q41F-(16-64)C】-29～280℃ 【Q41F-(16-64)P/R】-40～280℃
零件材质
Q41F一体式防泄漏球阀 零件材质表
| NO |
零件名称 |
PART NAME |
Q41F-(16-64)C |
Q41F-(16-64)P |
Q41F-(16-64)R |
| 1 |
阀体 |
Body |
WCB |
ZG1Cr18Ni9i
CF8 |
ZG1Cr18Ni12Mo2Ti
CF8M |
| 2 |
球体 |
Ball |
1Cr18Ni9Ti
304 |
1Cr18Ni9Ti
304 |
1Cr18Ni12Mo2Ti
316 |
| 3 |
阀杆 |
Stem |
1Cr18Ni9Ti
304 |
1Cr18Ni9Ti
304 |
1Cr18Ni12Mo2Ti
316 |
| 5 |
密封圈 |
Sealring |
聚四氟乙烯
Polytetrafluorethylene(PTEE) |
| 6 |
填料 |
Packing |
聚四氟乙烯
Polytetrafluorethylene(PTEE) |
外形尺寸
Q41F一体式防泄漏球阀 外形尺寸表
| INCH |
DN |
d |
L |
D |
K |
D1 |
N-ф |
C |
f |
H |
W |
| 1/2" |
15 |
90 |
108 |
95 |
65 |
46 |
4-14 |
14 |
2 |
60 |
110 |
| 3/4" |
20 |
105 |
117 |
105 |
75 |
56 |
4-14 |
14 |
2 |
65 |
120 |
| 1" |
25 |
110 |
127 |
115 |
85 |
65 |
4-14 |
14 |
2 |
75 |
150 |
| 1¼" |
32 |
125 |
140 |
135 |
100 |
76 |
4-18 |
16 |
3 |
83 |
160 |
| 1½" |
40 |
136 |
165 |
145 |
110 |
85 |
4-18 |
18 |
3 |
90 |
160 |
| 2" |
50 |
155 |
178 |
160 |
125 |
100 |
4-18 |
18 |
3 |
100 |
180 |
| 2½" |
65 |
170 |
190 |
180 |
145 |
118 |
4-18 |
10 |
3 |
110 |
200 |
| 3" |
80 |
200 |
203 |
195 |
160 |
130 |
8-18 |
20 |
3 |
130 |
250 |
| 4" |
100 |
230 |
229 |
215 |
180 |
150 |
8-18 |
22 |
3 |
150 |
270 |
订购说明
⑴ 本页Q41F一体式防泄漏球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为石家庄格兰富球阀Q41F一体式防泄漏球阀说明书的一部分，供选型参考之用
|
