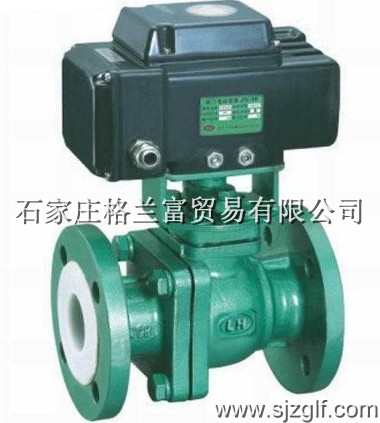

电动衬氟O型球阀主要零部件材料及技术参数
|
型式
|
直通二片式铸造球阀
|
|
公称通径
|
G3/4、20、25、32、40、50、65、80、100、125、150mm
|
|
公称压力
|
PN1.0、1.6Mpa
|
|
连接形式
|
法兰连接：密封面形式 RF
|
|
法兰连接用紧固件
|
GB6170(六角螺母)，GB5782(六角头螺栓)或GB901(等长双头螺柱)
|
|
阀体材料
|
ZG230-450衬F4、CF8、CF8M、CF3衬F46或F4
|
|
适用温度
|
衬F46 -30℃～+120℃ 衬F4 -30℃～+150℃
|
|
填料箱
|
WCB衬F4、CF8、CF8M、CF3衬F46或F4
|
|
填料密封箱
|
V形聚四氟乙烯(PTFE)，柔性石墨，PTFE
|
|
阀芯型式
|
圆柱形通孔带杆球体
|
|
球芯材料
|
ZG230-150衬F46或F4、CF8、CF8M、CF3衬F46或F4
|
|
额定行程
|
90°
|
|
流量特性
|
快开，配定位器后近似等百分比
|
电动衬氟O型球阀连接尺寸
|
DN (mm)
|
NPS (inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
n-фd
|
W
|
D0
|
H
|
WT(kg)
|
|
PN1.0MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-14
|
120
|
-
|
80
|
2.5
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-14
|
140
|
-
|
90
|
3
|
|
25
|
1
|
140
|
115
|
85
|
65
|
2
|
16
|
4-14
|
160
|
-
|
100
|
4.5
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-18
|
160
|
-
|
110
|
5.7
|
|
40
|
11/2
|
165
|
145
|
110
|
85
|
3
|
18
|
4-18
|
200
|
-
|
120
|
7
|
|
50
|
2
|
203
|
160
|
125
|
100
|
3
|
20
|
4-18
|
250
|
-
|
135
|
9.5
|
|
65
|
21/2
|
222
|
180
|
145
|
120
|
3
|
20
|
4-18
|
300
|
-
|
145
|
15
|
电动衬氟O型球阀订货须知：
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:
1.公称通径、额定流量系数KV：
2.流体性质(包括公称压力、温度、粘度或酸碱性)：
3.作用形式(电-关式或电-开式)，4.电动衬氟O型球阀流量特性：
5.阀前、阀后压力：
6.阀体、阀芯材料，输入信号：
7.是否带附件，说明附件型号。以便我们的为您正确选型。
二、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们为您选配。
