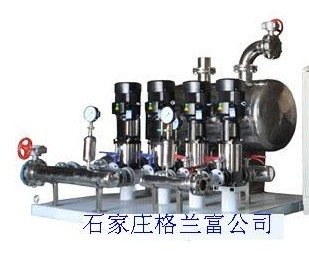

| 产品说明： 型 号；石家庄格兰富CR变频供水系列*3交互恒压供水系统
功 率：3-110KW
全扬程：0-200m
最大排水量：0-500吨/小时*3
管 径：50-400mm
重 量：单机50-2000kg-总重500Kg
系统功能与说明：
1.压力调整：可在水泵的性能曲线范围内以触控方式按▲▼键调整压力。
2.自动停机：内置PID恒压控制器，系统不用水时持续20秒后可自动停机，停机后压力不会偏离设定值之1%.
3.正常用水：系统压力低于设定压力之10%时水泵自行启动，维持恒压供水。
4.缺水保护：挡水泵全速运转压力仍无法达到设定值之65%时，经过30秒。后水泵自动停止运转。
5.其他保护：过载，过电流，高低电压保护等。
变频器面板操作，压力设定注意事项：
系统运行时显示4位数，前两位为实际压力，后两位为设定压力，需调整设定压力时直接按▲▼此时显示器上显示两位设定压力，调整至所需压力在按SET键2秒以上直至记忆安装坏境。
1.周围温度：0-45摄氏度切通迅情形良好，零度以下请切实做好水泵管路之保温。
2.无水滴，蒸汽，无漂浮性尘埃及金属微粒场所。
3.无日光照射，高温及严重落尘场所。
4.无腐蚀，易燃性气体及液体之场所。
5.无振动及无电磁杂讯干扰之场所。
6.保养，检查容量之场所。
安装注意事项：
1.泵浦安装时注意避免异物进入泵浦管道（如PVC胶水，生料带等以免使止回阀等部件卡阻）
2.配线时，线径规格之选定请依照电工法规之规定，请确认接地线以策安全。
3.本设备出厂前已试好转向，故输入电源RST并无相序分别，可任意连接使用。
4.介入电源前请确认电源是否与设备使用电源相符。
5.配管时应注意进水口建议安装弹性接头进出管径，不能小于水泵进出口口径，配管可大不可小。
6.进出口安装阀门便于检修拆装，进口侧建议安装Y型过滤器避免水箱中有异物进入水泵。
7.安装完毕完成进水后，请注意泵浦本体之排气。
8.请保持隔膜式气压罐一定的空气压力，通常为设定压力的50%左右。
适用范围：
1.普通住宅，居民小区，商住大楼的生活水，生饮水加压，高层住宅的楼顶加压。
2.宾馆酒店，私家花园别墅，桑拿洗浴中心，SPA水疗恒压水。
3.工厂企业的生活用水，机台恒压供水，实验室用水。
综合说明：
1.本系统可以搭载各大品牌的卧立式水泵，组合成完美的恒压供水系统。
2.使用先进的台湾IC技术，强大灵活的本土化设计，已经推出了一系列成熟可靠的产品。
3.控制技术已经久经考验，组合方式仍然力求完美。
4.更多的恒压供水系统的DIY方案或疑问尽请垂询。
单台型恒压系统：
单台恒压系统使用智慧型恒压控制器，除了应有的恒压功能外还具备了一下特点。
系统特点：
1.数码显示设定压力及实际压力，触控式按钮轻而易举改变压力设定。
2.控制更精确，侦测压力速度每秒10次，随时反应系统压力变化。
3.输出类比信号0-10V给变频器作无段式控制，运行更稳定可靠。
4.压力使用范围0-99KG任意设定。
5.停机侦测点（0-0.6KG）可根据实际情况设定调整。
6.漏水侦测或停机再启起点压力任意设定（0.1KG-100%）
7.自我侦测保护，如传感器故障，或水泵缺水，LED显示故原因。
两台（三台）交换恒压系统：
两台（三台)交换恒压系统亦使用交互型智慧恒压控制器
系统功能与说明：
1.恒压设定，压力调整：可根据用水压力的需求，在泵浦的性能曲线内，以触控方式按▲▼键设定压力并作无段调整。
2.不用水时停车功能：压力传感器所侦测到管路压力变化趋于0时（或小于设定值）则进入停车锁定范围，表示已无用水，继续侦测20S仍不用水，则水泵自动停车。
3.正常用水；在系统运行的情况下正常用水，始终保持恒压，若在停车状
况下正常用水，压力低于设定压力之10%（可调），水泵自行启动，并将
压力维持在设定恒压值。
4.漏水侦测补偿：在小于正常的用水量下，如管路的滴漏，压力下降至设定压力之65%（可调），水泵自行启动，将压力补偿之设定值。
5.缺水失压保护功能：水泵全速运行，但压力仍无法达到设定压力的60%
（可调）。经过20S水泵自动停机，等确认其原因并排除故障后，安R键或
关掉电源重新送电后水泵才能继续运行。
交互并列动作说明：
1.初次运转时，先由单台启动，若单台全速运行未达到设定压力时，则另
一台启动达到设定压力时，侧另一台启动以达到设定压力。
2.主配角交替，以2台为例，泵浦的启动顺序可按时间4小时[0-24可调]设定。例如，第一个小时，第一台泵浦作为主角，第二台泵作为配角，只有当第一台泵不够用时，有第二泵启动补偿第一台，4小时后，有第二台作主角，第一台作配角。三台交换亦如此。
3.故障自动切换：主配角在交替或并列运动过程中若主角发生故障，侧另一台立即投入运动。水泵在交换并列或故障切换过程中均平顺装换，系统的压力任维持设定压力。不会有突波，脉动，水击产生。 |
