用途

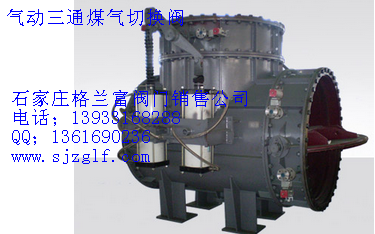

    本产品室转炉烟气净化与煤气回收系统中控制煤气回收与放散的理想设备，是我厂在吸收国外先进急速的基础上自行设计指导的，结构合理，密封可靠，操作方便，耐洁尘性好，寿命长，采用气压传动，装有乏味信号输出元件，可远程集中控制。
阀门主要性能参数

结构特点
    1. 本体部分：主要由三通体和结构与性能完全相同的两只蝶阀组成，蝶阀主要由阀体、蝶板、阀轴、密封圈等组成。
    2. 执行机构;主要由气缸、摇臂、连杆及限位接近开关等组成。
    3. 机械联锁：动力气缸和连杆机构保证了两只蝶阀运动切换的转却同步动作，即蝶阀一直全开时，另一只恰好全关，这种联锁机构，在煤气回收中具有特殊的重要性。
    4. 本阀可设置阀座自动冲洗装置，若需要，用户应在订货合同中注明。
    5. 根据现场安装条件，阀门课分辨按A型和B型供货。
A型气动三通煤气切换阀的二台蝶阀处于三通体的直通管道二端，结构型式见图一。
B型气动三通煤气切换阀的二台蝶阀处于三通体的指教管道二端，结构型式见图二
    6. 在转炉烟气净化与煤气回收系统中，与气动旁通煤气切断阀和自动煤气水封逆止阀共用一套控制柜，实现系统联锁自动运行。
主要零件材料

结构简图

（1）STD 647X-0.5C(A型)主要连接尺寸、外形尺寸及重量

（2）STD 647X-0.5C(B型)主要连接尺寸、外形尺寸及重量

STD 647X-0.5C(B型)底座尺寸

气动装置、电磁阀、接近开关性能参数
